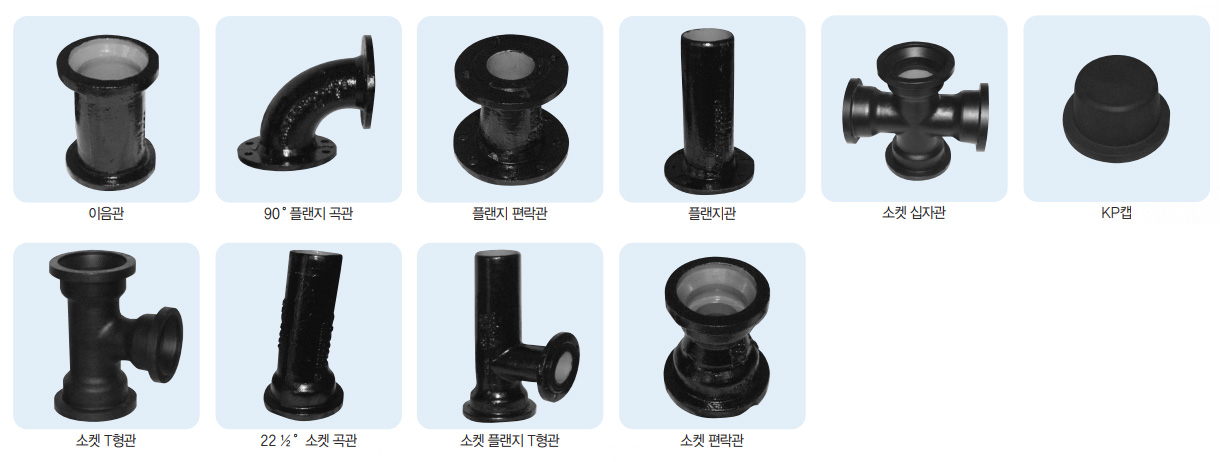

icon 덕타일주철 이형관

Ductile Iron Deformed Fittings

icon KP 메커니컬 조인트
◆ 일반 메커니컬 조인트보다 구조상 견고하고 취급이 간편하며 다음과 같은 특징이 있습니다.

- 압륜의 형태가 완만한 U형으로 되어 있어 구조역학적으로 압륜의 강도가 증대되며,U형 압륜이 연결 볼트를
   덮어주므로 볼트 및 고무링 의 부식과 노화방지는 물론 접합부의 유동을 막아 줍니다.
- 관의 소켓트부에 볼트구멍이 없으므로 압륜과 소켓트부의 볼트구멍을 일치시킬 필요가 없으므로 암반구간이나
   수중작업에서도 아무런 불편없이 신속하게 접합작업을 할 수가 있습니다.
- 조인트부 허용굴곡 각도로 곡관의 사용이 절감됨은 물론 협소한 공사구간이나 지하의 장애물이 많은 도심구간에서의
   작업이 대단히 편리하고 관은 접합공사비가 대폭 절감됩니다.
icon 타이튼 조인트
◆ 이 방법은 원형 고무링 하나만으로 연결되며,고무링은 단면이 구형으로 되어있고 구조와 치수가
     치밀하여 소켓트 내부의 홈은 고무링을 고정시키고,내면 돌기부는 고무링에 있는 홈속에 들어
     맞게 되어있고, 관 삽구의 끝부분은 삽입이쉽도록 테이퍼(Taper)가 져있습니다.

- 접합과정이 간단하여 관 부설을 신속히 할 수 있으며 물기가 있는 곳에서도 접합이 가능합니다.
- 접합부의 확대 굴착이 필요없어 부설비가 저렴합니다.
- 조인트부의 신축성이 크고 온도변화에 따른 관의 신축이 자유로우며 굴곡각도는 2~5도 까지 구부릴 수 있습니다.
icon 메커니컬 조인트
◆ 고무링을 압륜으로 조이게 끔 볼트로 체결하는 조트 방법으로서 기밀성이 우수하고 탄력성을 가지고 있습니다.

- 압륜에 의하여 조인 고무링은 수구내면과 삽구외면이 긴밀히 밀착되어 충분한 기밀성과 수밀성을 가집니다.
- 수구의 깊이가 깊으므로 관의 축방향에 대해 가동성과 신축이 자유롭고 고무링이 노화되지 않는 장점이 있습니다.
icon 플랜지
◆ 양방향의 플랜지가 합쳐지는 면에 가스켓을 두고,볼트로 연결합니다.
     강성이 큰 접합이므로,신축성 및 가요성은 없습니다.

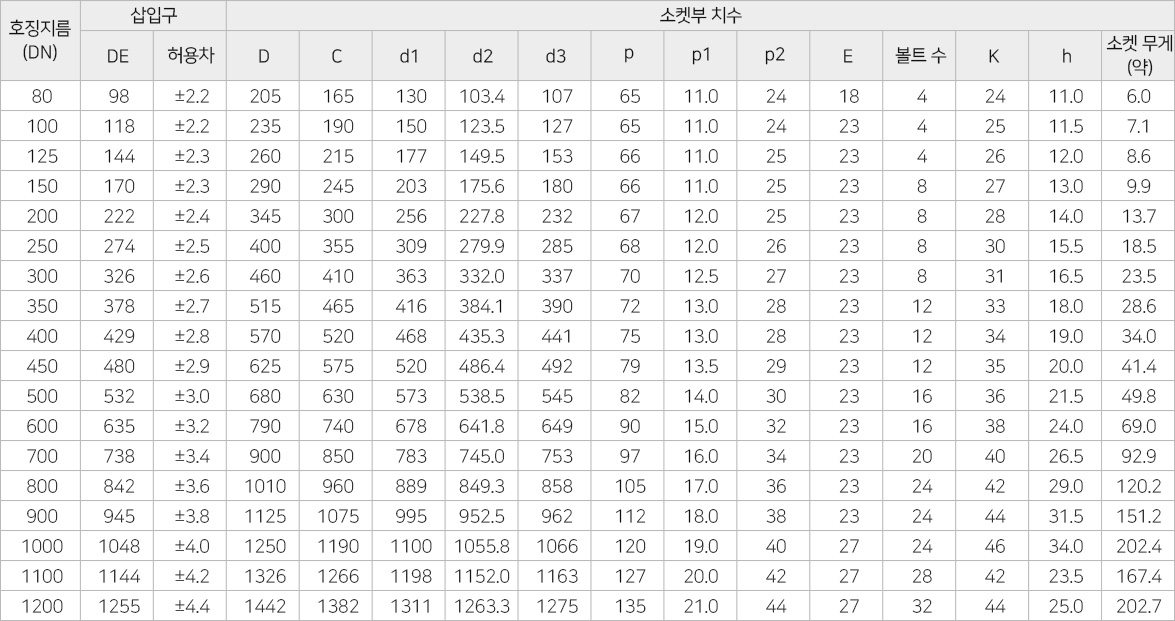

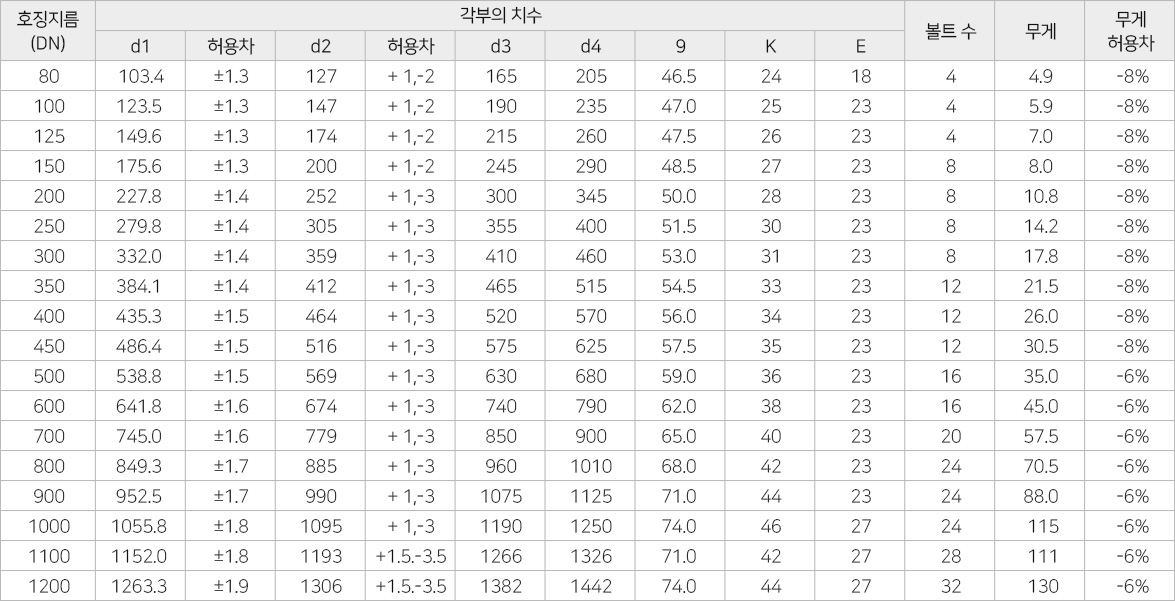

icon 메커니컬 조인트관의 소켓
icon 메커니컬 조인트용 압륜
icon 메커니컬 조인트 플랜지 소켓관

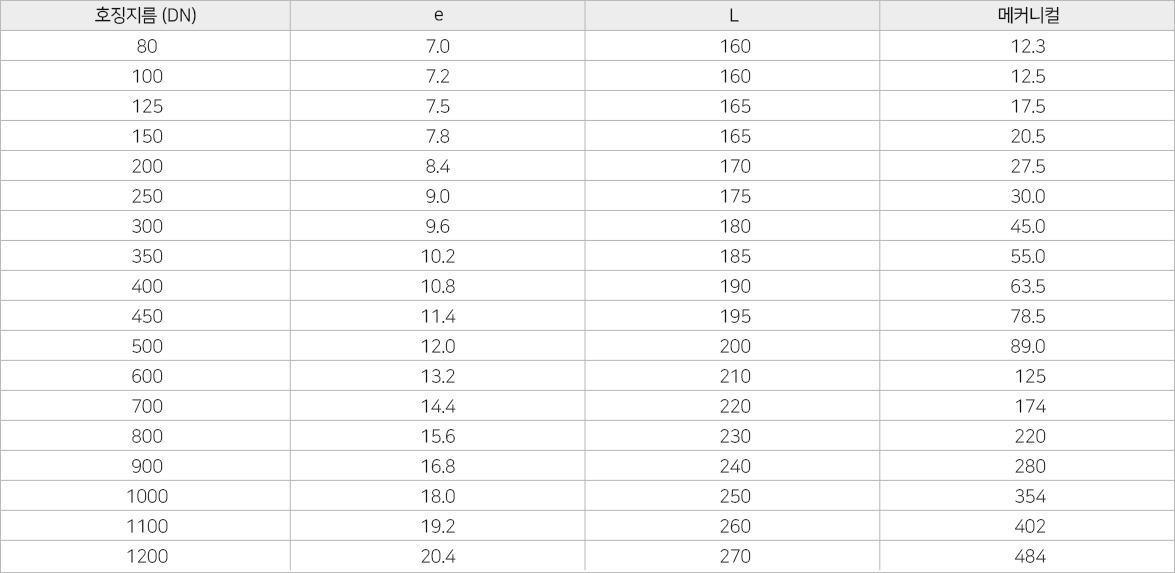

icon 메커니컬 조인트 이음관
icon 메커니컬 조인트,45도 소켓 곡관

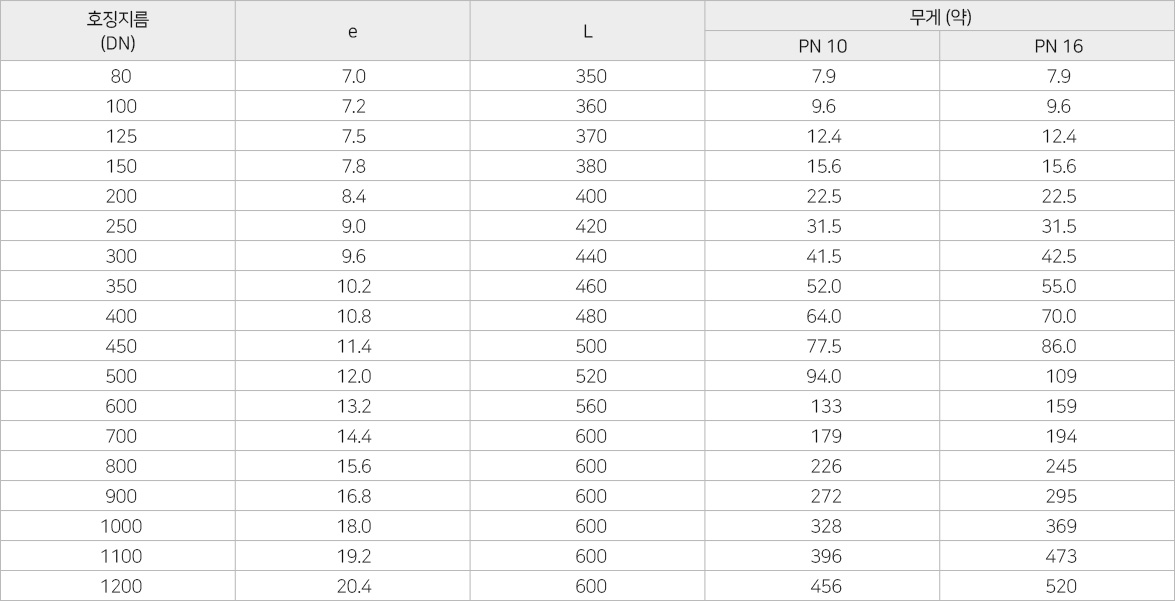

icon 4-3 플랜지관
icon KP 메커니컬 조인트,플랜지 소켓관
icon 메커니컬 조인트 90도 소켓 곡관
icon KP 메커니컬 조인트 45도 소켓 곡관
icon KP 메커니컬 조인트,11 1/4도 소켓 곡관
