스마트파일

Smart Pile

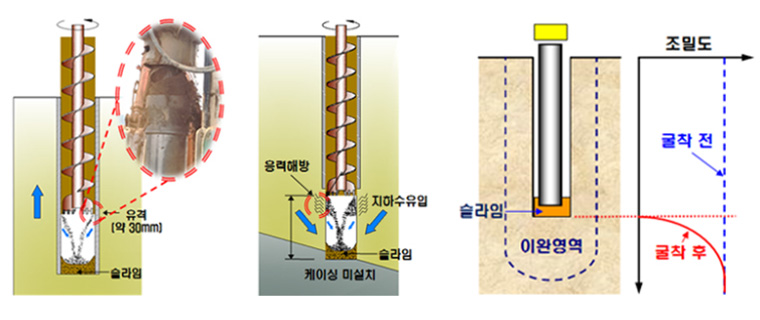

icon 기존 매입말뚝 공법의 문제점
- 굴착공 선단지반의 강도에 비해 작은 크기의 선단지지력 발휘
- 선단지지력 저하 원인
* 지반 천공 시 굴착토사 낙하 및 케이싱 미설치 구간에서 공벽붕괴로 인해 굴착공 저면에 슬라임 형성
* 지반 천공 시 응력이완에 의한 굴착공 하부지반의 조밀도 저하
* 경타에 의한 PHC 및 선단확장파일의 슬라임 및 이완영역 관통 불가
      ☞ PHC 및 선단확장파일은 강도가 작은 다져진 슬라임 위에 안착

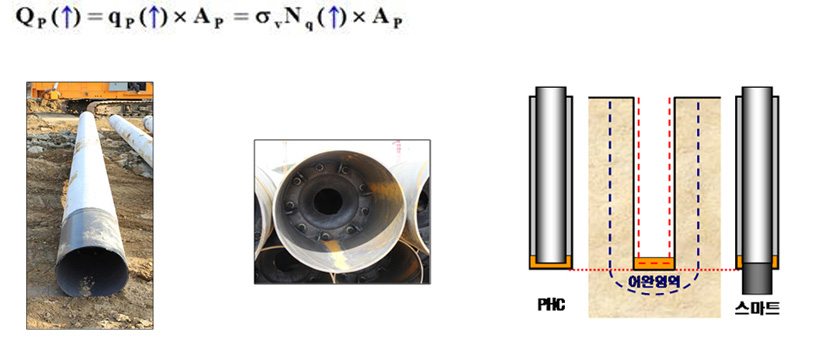

icon 공법의 특징
- PHC파일 선단에 D/3~D/2 크기의 부력방지공 천공 후 짧은 길이(300~375mm)의 선단강관 부착한 스마트파일 사용
* 부력방지공을 통한 원활한 슬라임 배출 및 선단강관에 의한 경타 관입성 증대
* 지반조건에 따라 부력방지공 크기와 강관 길이 조절
- 경타 관입성 향상으로 스마트파일 선단이 원지반 지지층에 관입
      ☞ 파일이 강도가 큰 지지층에 관입되어 선단지지력 증대

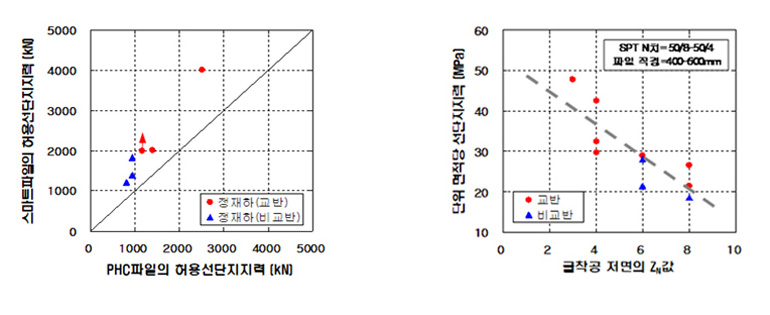

icon 공법의 성능
- 파일이 풍화암에 근입될 경우 PHC파일 대비 44~97%의 선단지지력 향상
- 풍화암 근입 시 당사 개발한 지지력산정식을 이용해 선단지지력 산정(건설신기술 제748호)
- 대부분 초기동재하(E.O.I.D)시험에서 설계지지력의 약 80~100% 발현
icon 경제성
- 파일의 설계지지력 증대(파일 직경 동일)에 따른 시공수량 감소를 통한 공사비 절감
- 파일의 직경 축소(설계지지력 및 시공수량 동일)에 따른 재료비 감소를 통한 공사비 절감
- 공사비 절감 사례 (현장명 : 금천구 독산동 ○○아파트 현장)
* 직경 600mm 파일의 설계지지력 증대(1,600kN→2,400kN)를 통한 시공수량 감소
* 공사비 15.2% 절감 및 공사기간 32.7% 단축
