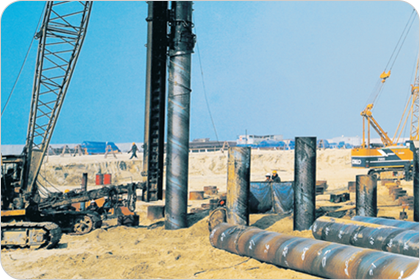

강관 말뚝

Steel Pipe Pile

KS F 4602, JIS A 5525, ASTM A252


강관말뚝(강관파일)은 강철로 만든 강철말뚝으로 강관의 내부에 콘크리트를
채워서 강관과 콘크리트가 일체가 되어 하중을 지지하게 한 것과, 강관만으로
하중을 지지하게 한 것이 있습니다. 중량이 가볍고 지지력이 큰 장점이 있습니다.
icon 취급의 용이성
수요현장까지 운반도중 파손의 염려가 적고 경량이어서 취급이 용이합니다.
안전하고 견고한 지반까지의 깊이에 따라 자유로이 길이를 선택할 수 있습니다.
icon 뛰어난 강종
재료의 강도가 높아 강한 타격에도 관단부가 파손됨 없이 안전한 지반까지 도달할 수 있습니다.
휨 강도가 높아 수평방향의 하중에 강하고 저항력이 큽니다.
진원도 및 직진도가 우수하여 목표 지반까지 정확히 도달할 수 있습니다.
icon 효율적인 시공
말뚝상부에 철근 용접 등 철구조 강재와의 결합이 용이하고 견고합니다.
철구조물 하중에 따라 외경, 두께를 자유롭게 선택할 수 있습니다.
강도의 변화없이 현장 용접, 사용이 가능하여 단척품의 손실이 없습니다.
단면적이 적어 지반까지의 항타능률이 좋고 항타 중 배토량이 적어 좁은 공간에서도 시공이 가능합니다.

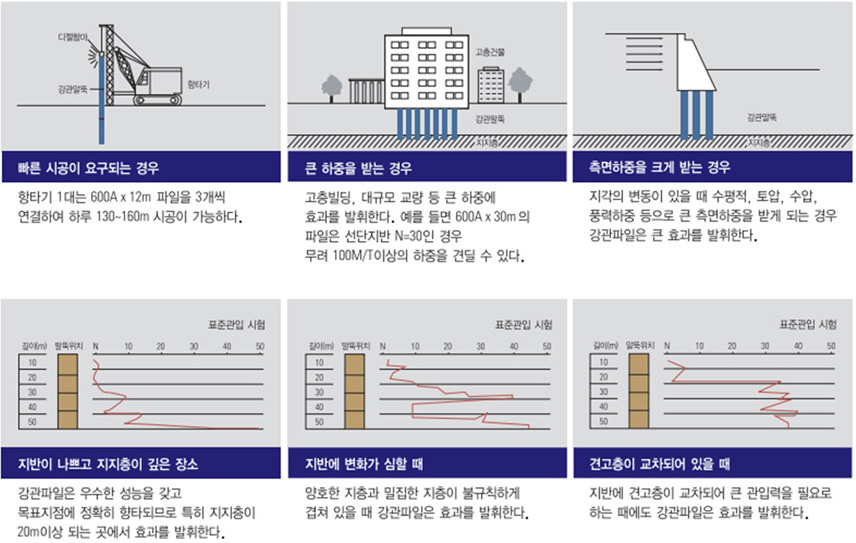

icon 강관말뚝의 용도
건물 등의 기초 : 건물기초, 기계기초, 옹벽기초, 각종 로, 탱크, 경기장 등의 기초
교량의 기초 : 도로교, 철도교, 입체교차로의 교각기초 등
항만,하천구조물의 기초 : 항만, 하천 및 해양구조물 기초, 잔교, 방파제, 도크, 수문, 방벽, 크레인 등의 기초
기타 : 사태방지용 강관파일 등

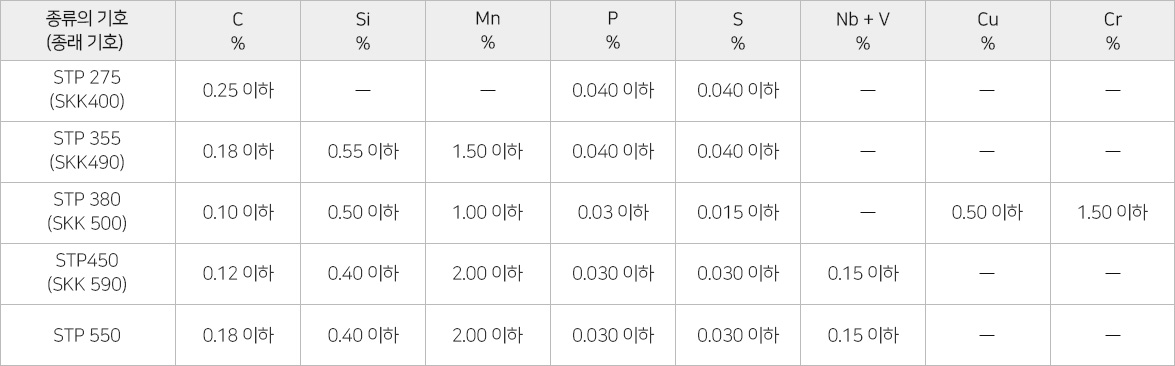

icon 화학성분

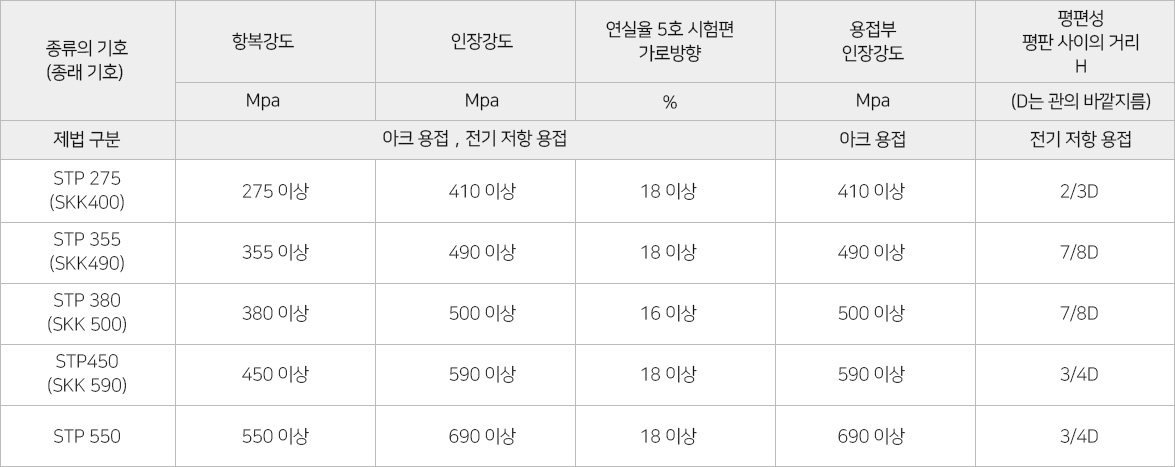

icon 기계적 성질

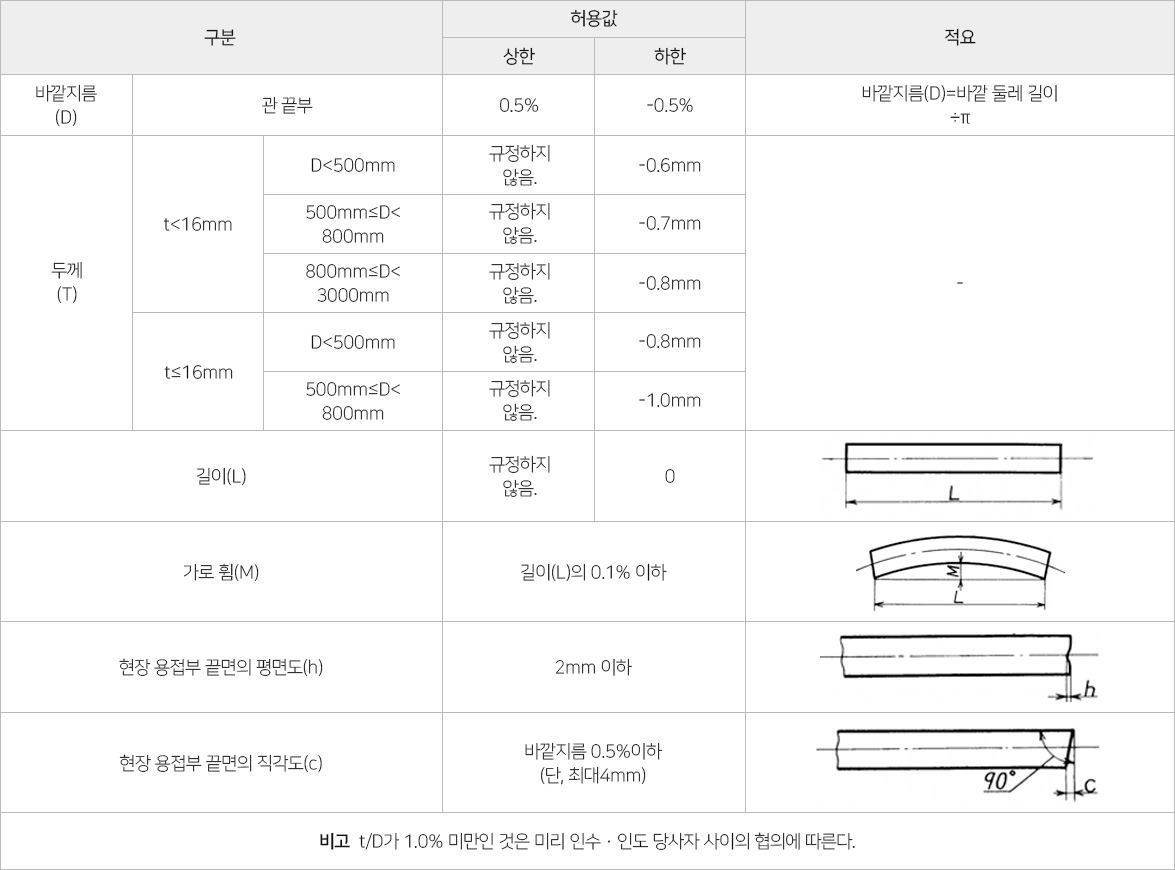

icon 모양 및 치수의 허용값

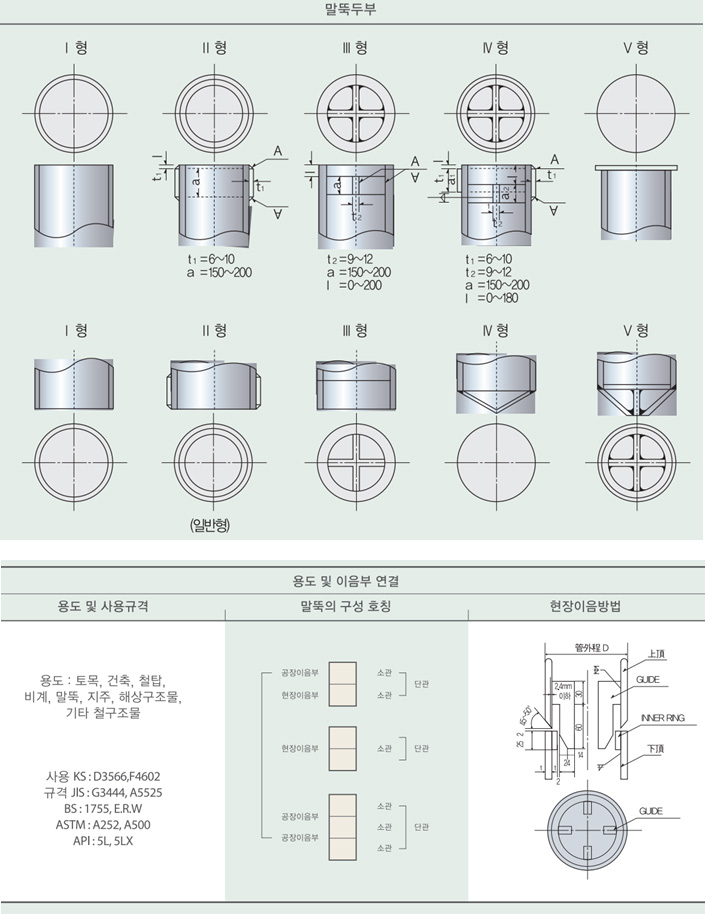

icon 선단 및 현장이음

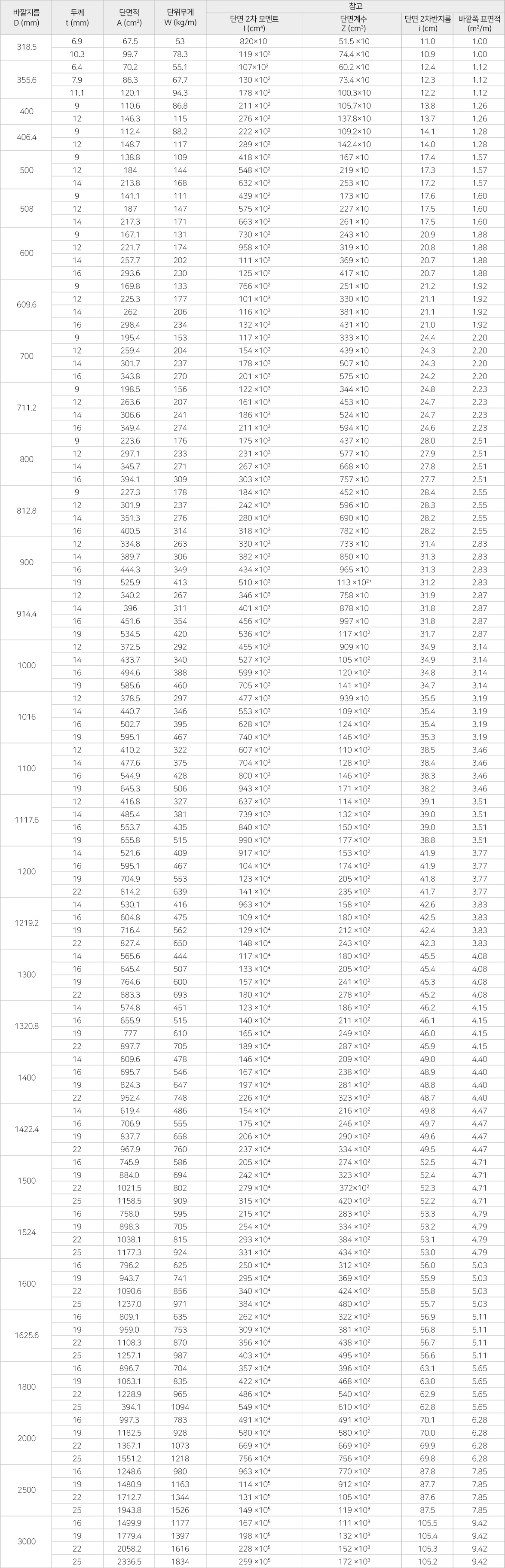

icon 치수 및 중량
icon 벽강관

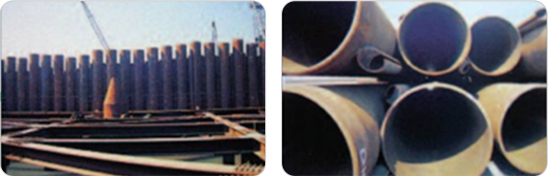

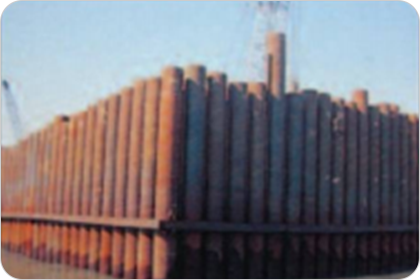

벽강관

Steel Pipe sheets Plies

KS F 4605, JIS A 5530


벽강관(Steel Pipe sheets Plies)은 경제성과 방수효과가 뛰어나 일본,
미국, 독일 등 선진국에서 널리 사용되고 있습니다. P-P형 벽강관은 L-T형
이나 P-T형 벽강관과는 달리 완벽한 방수효과를 갖고 있어, 벽강관 시공법이
가장 발달된 일본에서는 90% 이상 P-P형을 채택하고 있습니다.
icon 장점 및 특징
1. 수심이 깊은 연약지반지역에서도 시공이 가능합니다.
2. 방수효과가 뛰어나 안전하고 확실한 시공이 가능합니다.
3. 방수시공과 기초 PILE의 역할을 동시에 수행할 수 있습니다.
4. 합리적이고 경제적인 설계가 가능합니다.
5. 이음이 용이하여 장척시공이 가능합니다.
6. 공기단축 및 비용절감이 가능합니다.
7. 상부구조물과 연결시공이 가능합니다.
8. 휩강도가 높고 수평하중에 강하여 내구성이 큰 구조물을 만들 수 있습니다. img

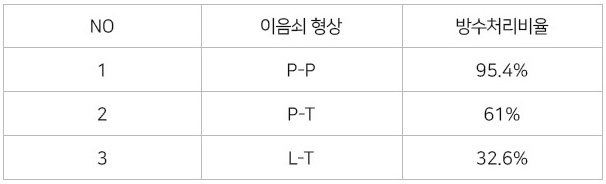

icon 연결이음쇠에 따른 방수처리 능력

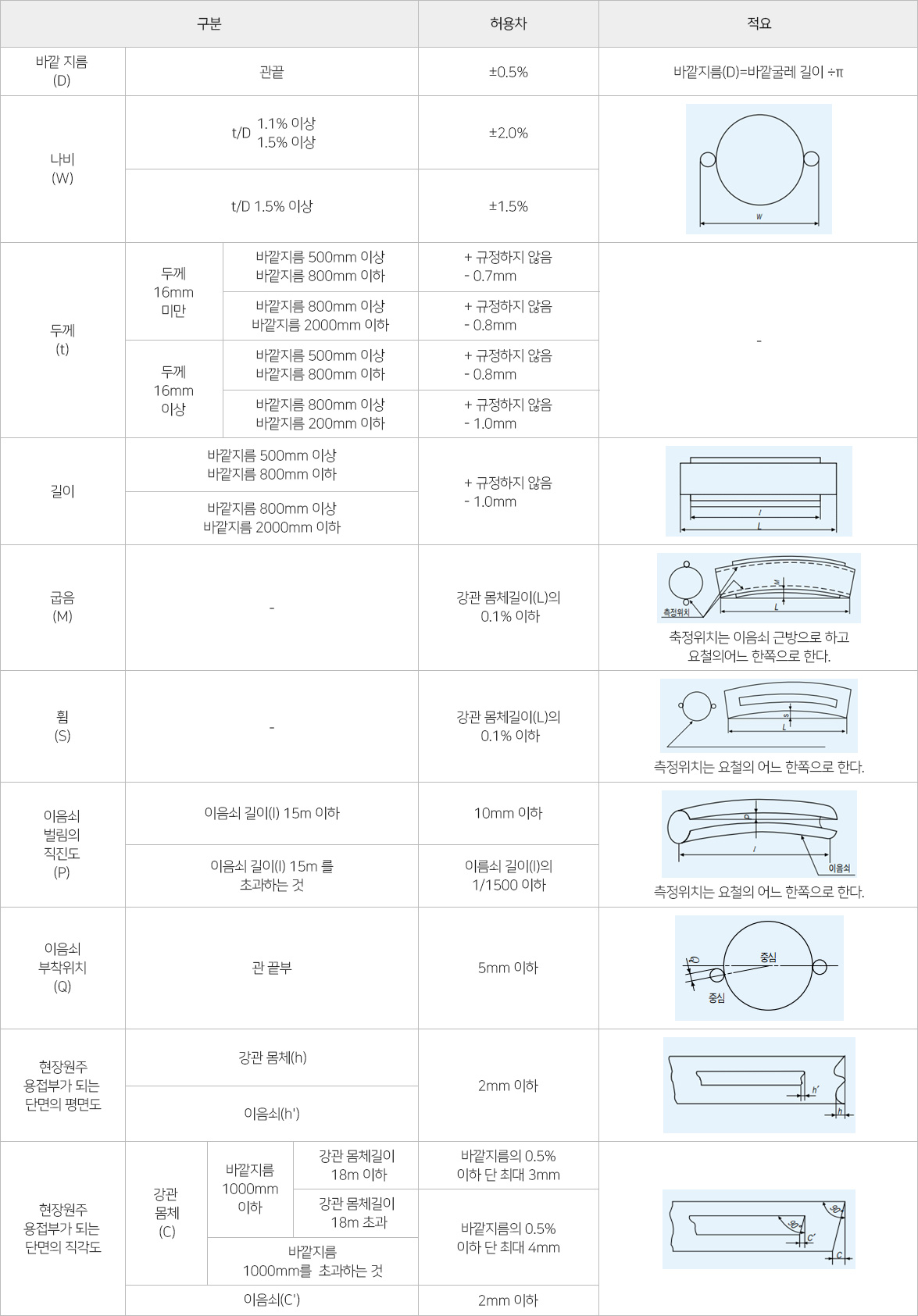

icon 강관시트파일의 모양 및 치수의 허용차

1. 굽음(M)은 강관시트파일벽에 대해서 평행방향,휨((S)은 강관시트파일벽에 대해서 직각방향으로 한다.
2. 바깥지름 및 두께는 강관 몸체로 한다.
3. 그림은 P-P형으로 예시하고 있으나, 다른 이음쇠 모양도 이것에 따른다.
4. 바깥지름 500mm 미만 및 2000mm를 초과하는 것은 미리 인수 • 인도 당사자간의 협정에 따른다.
5. t/D가 1.1% 미만인 것은 변형방지를 위하여 보강밴드를 안쪽에 붙인다. 또한,그 경우의 나비 허용차는 ±2.0%로 한다.
