PCFT 복합말뚝

Hybrid Composite Pile using Prestressed Concrete Filled Tube

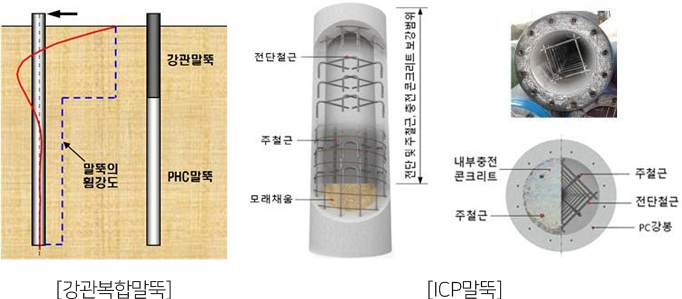

icon 기술개발 배경
- 수평하중을 받는 구조물 기초에 강관말뚝보다 경제성이 개선된 강관복합말뚝, ICP말뚝 사용
- 강관복합말뚝은 상부말뚝으로 여전히 강관을 사용해 재료비가 고가
   상·하부말뚝 이음부에 고가의 연결장치 사용
   수평방식의 상·하부말뚝 이음 위해 넓은 작업공간 필요
- ICP말뚝은 PHC말뚝 중공부에 철근콘크리트 충전으로 시공성 저하
   강관말뚝 대비 휨내력 저하로 시공수량 증가
icon 공법의 구조

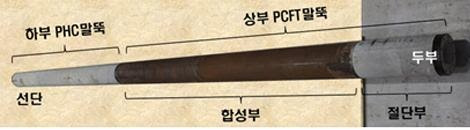

- PCFT 복합말뚝의 구조 : PCFT말뚝(상부) + PHC말뚝(하부)
* 수평하중이 전달되는 복합말뚝 상부에 휨강도가 큰 PCFT말뚝 배치
* 수평하중이 거의 전달되지 않는 복합말뚝 하부에 저가의 PHC말뚝 배치
* 상·하부말뚝은 용접 또는 볼트식 이음으로 연결

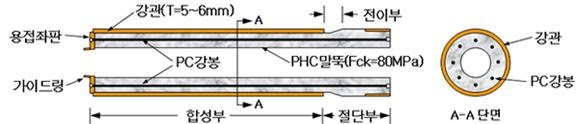

- PCFT말뚝의 구조
* 합성부 : 강관 내부에 PHC말뚝 합성 ☞ 수평하중 지지 영역
* 절단부 : PHC말뚝만으로 구성 ☞ 경타 시공 후 절단 제거 영역

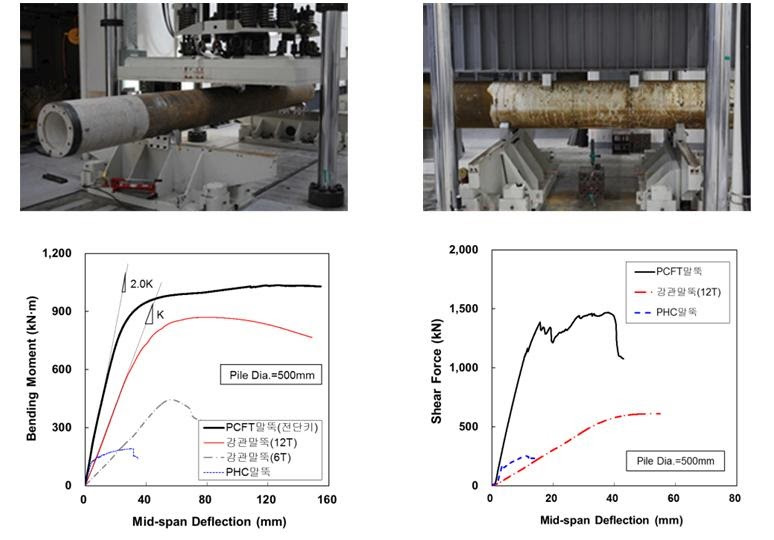

icon PCFT말뚝의 구조성능 (직경 500mm 말뚝의 경우)
- 휨강도 : 두께 12T 강관말뚝의 120%, ICP말뚝의 288%
- 전단강도 : 두께 12T 강관말뚝의 317%
icon 공법의 특징 및 효과
- 강관말뚝 대비 강재량 50% 감소(두께 12T→6T)에 따른 말뚝 재료비 절감
- 강관말뚝 대비 PCFT말뚝의 압축, 휨 및 전단강도 향상에 따른 말뚝 수평지지력 증대
- 상부 PCFT말뚝과 하부 PHC말뚝의 벽두께 동일해 말뚝 이음부의 구조안정성 증대
- 수직방식의 상·하부 말뚝 이음으로 현장 작업면적 축소

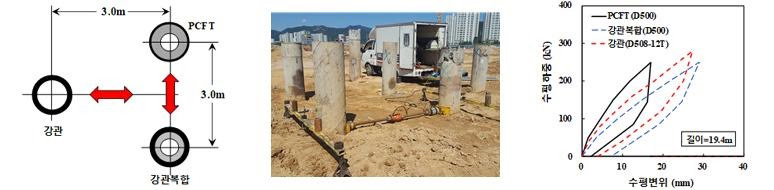

icon 현장시험을 통한 성능검증
- D500 PCFT 복합말뚝의 수평지지력은 D500 강관복합말뚝의 1.36배
   D508-12T 강관말뚝의 1.30배
